Montage der SAC

Je nach Lochteilkreis des Schwungrades (mit sechs oder acht Schrauben) muss das Druckstück mit dem entsprechenden Spindelträger umgerüstet werden.

Bei Schwungrädern mit sechs Befestigungsgewinden wird der Spindelträger mit 3-Loch-Teilung verwendet, bei acht Befestigungsgewinden der mit 4-Loch-Teilung.

Montagebeispiel – Spindelträger mit 3-Loch-Teilung

Der Einbau einer solchen SAC wird nach den folgenden Schritten durchgeführt:
• Zentrierdorn entsprechend zusammenstellen
• Einführen des Zentrierdorns durch das Nabenprofil der Kupplungsscheibe
• Vorspannen des Zentrierdorns mithilfe des Spannelementes am Dornende
• Einstecken des Dorns mit Kupplungsscheibe in das Führungslager bzw. in die Kurbelwellenbohrung
• Zentrierdorn weiter spannen, bis eine einwandfreie Zentrierung erfolgt ist

• Druckplatte auf das Schwungrad aufsetzen; ggf. auf Zentrierstifte und –bohrungen achten
• Drei Stehbolzen im Abstand von 120 Grad durch die Anschraubbohrungen der Kupplungsdruckplatte in die Gewinde des Schwungrades einschrauben

• Druckstück mit dem Spindelträger auf Zentrierdorn und Stehbolzen aufsetzen
• Rändelmuttern auf Stehbolzen schrauben, bis diese bündig abschließen und dies mit dem Finger spürbar ist, wie im Bild gezeigt.
• Die Spindel des Druckstückes im Uhrzeigersinn drehen; dadurch wird die Druckplatte an das Schwungrad herangeführt

Achtung!

Nur so weit drehen, bis Druckplattengehäuse am Schwungrad anliegt.

Kontrolle durch Schraubenöffnung!

• Drei Befestigungsschrauben der Kupplungsdruckplatte einsetzen und leicht anziehen

• Die Spindel des Druckstückes gegen den Uhrzeigersinn drehen und damit die Tellerfeder entspannen

• Ist die Tellerfeder komplett entspannt, Rändelmuttern und Druckstück entfernen

• Stehbolzen herausschrauben
• Einsetzen der drei restlichen Befestigungsschrauben der Kupplungsdruckplatte
• Die Schrauben mit dem vom Fahrzeughersteller vorgegebenen Anzugsdrehmoment festziehen
• Zentrierdorn durch Lösen der Rändelmutter am Dornende entspannen und entnehmen



Der Ausbau einer SAC mithilfe des Spezialwerkzeugs erfolgt in umgekehrter Reihenfolge

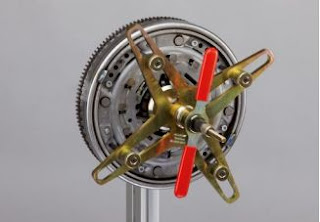

Montagebeispiel – Spindelträger mit 4-Loch-Teilung

Der Einbau einer solchen SAC wird nach den folgenden Schritten durchgeführt:
• Zentrierdorn entsprechend zusammenstellen
• Einführen des Zentrierdorns durch das Nabenprofil der Kupplungsscheibe
• Vorspannen des Zentrierdorns mithilfe der Rändelmutter am Dornende
• Einstecken des Dorns mit Kupplungsscheibe in das Führungslager bzw. in die Kurbelwellenbohrung
• Zentrierdorn weiter spannen, bis eine einwandfreie Zentrierung erfolgt ist

• Druckplatte auf das Schwungrad aufsetzten; ggf. auf Zentrierstifte und –bohrungen achten
• Vier Stehbolzen im Abstand von 90 Grad durch die Anschraubbohrungen der Kupplungsdruckplatte in die Gewinde des Schwungrads einschrauben

• Druckstück mit dem Spindelträger auf Zentrierdorn und Stehbolzen aufsetzen
• Rändelmuttern auf Stehbolzen schrauben, bis diese bündig abschließen und dies mit dem Finger spürbar ist, wie im Bild gezeigt
• Die Spindel des Druckstückes im Uhrzeigersinn drehen; dadurch wird die Druckplatte an das Schwungrad herangeführt

Achtung!

Nur so weit drehen, bis Druckplattengehäuse am Schwungrad anliegt.

Kontrolle durch Schraubenöffnung!

• Vier Befestigungsschrauben der Kupplungsdruckplatte einsetzen und leicht anziehen
• Die Spindel des Druckstückes gegen Uhrzeigersinn drehen und damit die Tellerfeder entspannen

• Ist die Tellerfeder komplett entspannt, Rändelmuttern und Druckstück entfernen
• Stehbolzen herausschrauben

• Einsetzen der vier restlichen Befestigungsschrauben der Kupplungsdruckplatte
• Die Schrauben mit dem vom Fahrzeughersteller vorgegebenen
Anzugsdrehmoment festziehen
• Zentrierdorn durch Lösen der Rändelmutter am Dornende entspannen und entnehmen
Der Ausbau einer SAC mithilfe des Spezialwerkzeugs erfolgt in umgekehrter Reihenfolge
